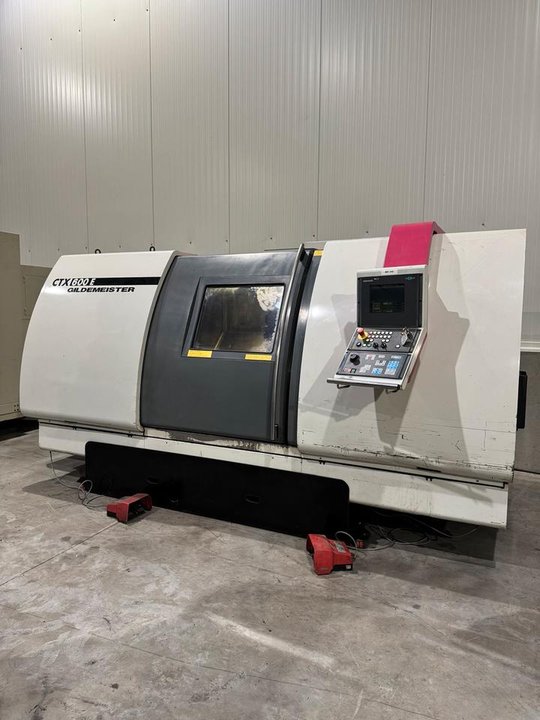

CNC Gildemeister CTX600E Drehmaschine / Heidenhain Pilot 3190

Beschreibung

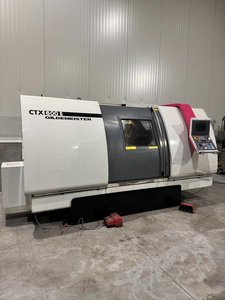

Gildemeister CTX600E Drehmaschine

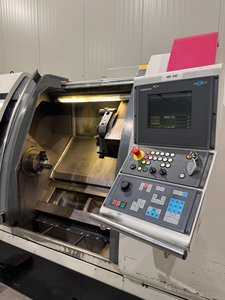

Heidenhain CNC Pilot 3190 Steuerung

Spitzenweite (TDC): 1000 mm
Drehdurchmesser über Bett: Ø 680 mm
Drehdurchmesser über Schlitten: Ø 455 mm
X-Verfahrweg: 320 mm
Z-Verfahrweg: 1097 mm

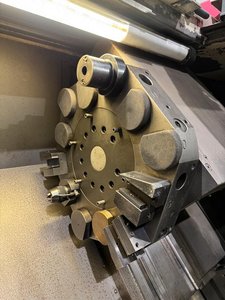

Revolver: 12 Positionen
Angetriebene Werkzeuge: Ja
Werkzeugaufnahme: VDI 50
C-Achse: Ja
Hauptspindelleistung: ca. 30 kW
Drehzahlbereich: 4 – 2800 U/min
Spindelbohrung: Ø 107 mm

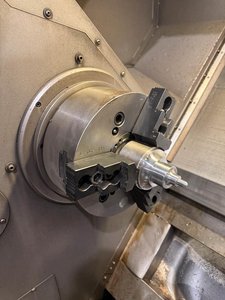

Max. Spannfutterdurchmesser: 500 mm

Vorschubkraft X: 8 kN
Vorschubkraft Z: 15 kN
Eilgang X: 24 m/min
Eilgang Z: 30 m/min

Reitstock
Pinolendurchmesser: 120 mm
Pinolenhub: 120 mm
Aufnahme: MK5 (6)
Pinolenkraft: 14 kN

Abmessungen & Gewicht
Gewicht: ca. 9.000 kg
Länge: 4300 mm
Breite ohne Schutz: 2000 mm
Breite mit Schutz: 2450 mm
Höhe: 2200 mm

---
