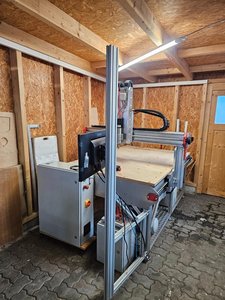

Guten Tag, ich verkaufe meine CNC-Portalfräsmaschine aus einem privaten Hobbyprojekt.
Die Maschine wurde mitte 2021 bis anfang 2022 gemeinsam mit einem Kollegen aufgebaut, insgesamt haben wir zwei identische Anlagen gebaut.

Aufgrund fehlender Zeit wurde die Maschine nur sehr wenig bis gar nicht genutzt (unter 20 Betriebsstunden der Spindel) und befindet sich entsprechend in einem sehr guten Zustand.

Im genannten Preis ist nur die Mechanik enthalten. Rest, siehe unten.

Technische Daten
Verfahrwege:
X: 1150 mm
Y: 1550 mm
Z: 265 mm
Aufstellmaße ca.:
Länge: 2100mm
Breite: 1600mm
Höhe: 1900mm (Bei Z ganz oben)

Antriebssystem:

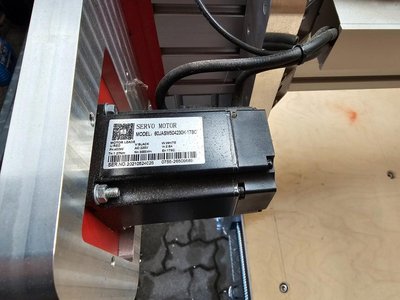

AC Servomotoren auf allen Achsen
X & Z: 400 W
Y: 750 W

Linearführungen:
Schneeberger BM20 Profilführungen
X & Z: 2 Führungen mit jeweils 2 Wagen
Y: 4 Führungen mit jeweils 2 Wagen

Kugelgewindetriebe:
Y-Achse: 2x Ø25 mm, Steigung 5 mm (synchronisiert über Riemenantrieb)
X-Achse: Ø20 mm, Steigung 5 mm
Z-Achse: Ø16 mm, Steigung 5 mm

Der Grundrahmen besteht aus Aluminiumprofilen (I-Nut 8).
Wichtige Bauteile der Fräße, wie z.B. die Seitenwangen und andere Frästeile wurden über Xometry bezogen und demnach von Profis maßhaltig gefertigt.

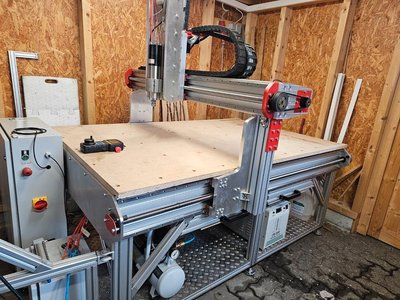

Die Y-Achse ist mit einem Doppel-Kugelgewindetrieb und synchronisierendem Riemenantrieb ausgestattet.

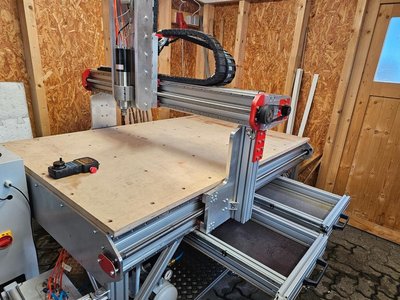

Zur einfachen Verstauung von Fräßern oder ähnlichem habe ich zwei Schubladen mit Soft-Close unterhalb der Maschine integriert.

Die Konstruktion ist äußerst stabil und steif ausgelegt.
Das damalige ziel war Holz ohne groß nachzudenken auch Aluminium mit hohen Vorschüben bearbeiten zu könne.

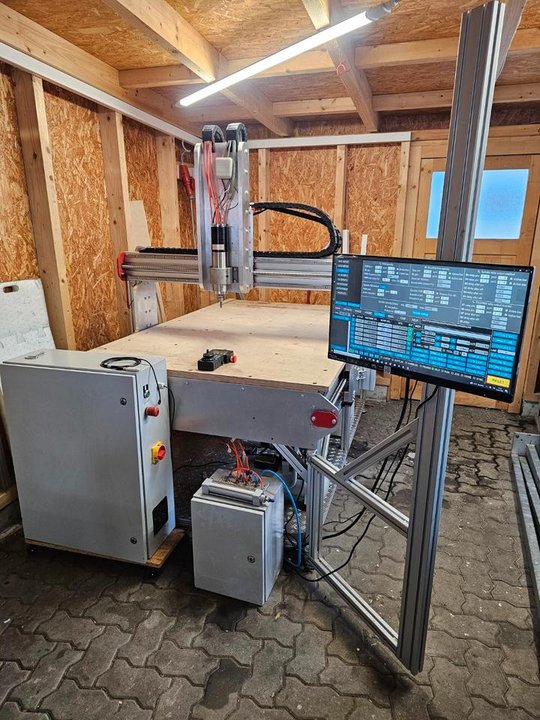

Steuerung & Elektrik (optional, nicht im Preis enthalten, zzgl. 1000€)
Die elektrische Anlage wurde im Rahmen eines privaten Projekts aufgebaut. Der Verkauf erfolgt daher als Projekt-/Bastlermaschine.

Als Steuerung wird UCCNC mit dem Controller AXBB-E verwendet.

Folgende Komponenten sind im Schaltkasten noch verbaut:
Frequenzumrichter von Klinger+Born
Servomotoren-Controller
Netzteile
Not-Aus-Relai
Verschiedene Koppel-Relais
Bremswiderstand
Steuer PC mit Windows 10 und Wlan

Spindel, Kühler, Kompressor (optional, nicht im Preis enthalten, zzgl. 2000€)

Spindel:
Jianken ATC-Spindel
2,2 kW / 400 Hz
ISO20 Werkzeugaufnahme
ca. 0,9 Nm

Kühler:
Industrial Water Chiller CW3000. Hier habe ich die Pumpe von einer 30W zu einer 60W geupgraded um das Kühlwasser mit genügend druck durch den ganzen Kreislauf pumpen zu können.

Pneumatik und Werkzeugwechsler:
Mit der Pneumatik und einem Werkzeugwechsler bin ich damals nicht mehr fertig geworden. Es ist ein Kompressor Implotex 450W 8bar unten in der Maschine welcher für die nötige Druckluft sorgt. Außerdem sind in dem kleinem Schaltschrank einige Währungseinheiten um den Werkzeugwechsel vollziehen zu können.

Ich habe noch einige ISO20 aufnahmen und Spannzangen rumliegen welche ich dazu geben würde.

Beim einem der Testläufe hat sich eine ISO Aufnahme aus der Spindel gelöst und leider am Eingang in die Spindel riefen verursacht. diese habe ich wieder ausgeschliffen. Nach meinen Messungen ist der Rundlauf davon unberührt und ist <=0,01mm.
Trotzdem biete ich die Spindel als defekt an da ich kein Spindelfachmann bin.

Die Inbetriebnahme und Nutzung erfolgen auf eigene Verantwortung.
Eine Überprüfung durch eine fachkundige Person wird ausdrücklich empfohlen.

Es handelt sich nicht um ein Plug-and-Play-System, sondern um eine leistungsfähige und hochwertige Plattform.

Ich würde beim Verkauf das 3D Modell als Step zur Verfügung stellen damit spätere anbauten, Änderungen einfach vollzogen werden können.

Besichtigung nach Absprache möglich.
Verladung/Transport ist durch den Käufer zu organisieren.
Privatverkauf – keine Garantie oder Rücknahme.
Ein verkauf erfolgt ohne Gewährleistung oder Haftung.

---
