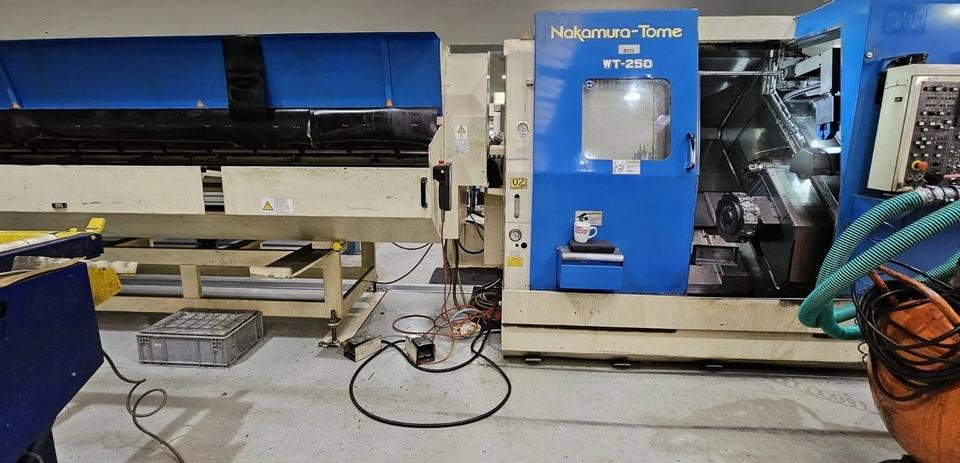

Nakamura Tome WT250 Drehmaschine

Beschreibung

Maschinenart: Drehmaschine
Hersteller: Nakamura-Tome
Typ: WT-250

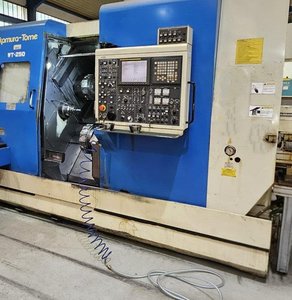

Steuerung: Fanuc 18 IT
Lieferzeit: kurzfristig

Inklusiv Beladesystem und Entladesystem vom Hersteller Breuning
Die Maschine kann mit oder ohne Stangenlader und Entladesystem genutzt werden - je nach Bedarf.

Maschinenausstattung

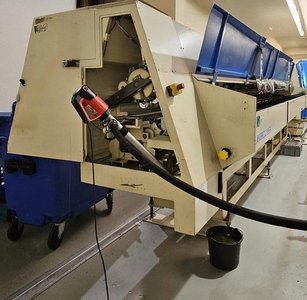

-Stangenlader – max. Stangenlänge 6m
Max. Beladelänge 6200 mm
8 Kanäle mit Kanaldurchmessern Ø 22 mm
Ø 27 mm
Ø 32 mm
Ø 37 mm
Ø 42 mm
Ø 47 mm
Ø 57 mm
Ø 67 mm
Inklusive 8 Schiebern mit Schubstangenkonus
Zwischengrößen können ebenfalls geladen werden

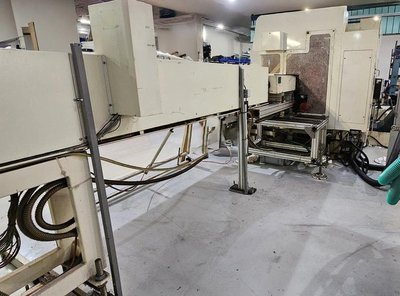

- Entlademagazin – max. Stangenlänge 2m
- KSS-Tank
- Späneförderer – neu von 10/2021
- Letzte Überholung vom Lader in 09.2020 – Kanaltausch, Tausch
diverser Lager, Tausch der Schubstangen und der Spindeleinsatzrohre,
inkl. Wartung

Technische Details
- Spindelleistung Hauptspindel:18,5 kW / 15kW
- Spindelleistung Gegenspindel:11kW / 7,5kW
- Spindelmoment Hauptspindel:
ca. 200 Nm
Datenblatt: 10-13 kgfm = 100 Nm – 125 Nm
- Spindelmoment Gegenspindel:
ca. 100Nm,
Datenblatt: 7,3-10 kgfm = 100 Nm -125 Nm
- Spindeldrehzahl: 59-4500 min-1
- Stangendurchlass Hauptspindel:65 mm
- Stangendurchlass Gegenspindel:51 mm
- Achsenkonfiguration
X beide Revolver
Y nur der obere Revolver
Z beide Revolver
C beide Spindeln
- Verfahrwege
X1 / X2 195 mm
Y ± 41 mm
Z 600 mm
- Spindelnase Hauptspindel:A 2-6
- Spindelnase Gegenspindel:A 2-5
- Max. Werkstückdurchmesser:250 mm
- Max. Drehlänge 555 mm
- Anzahl der Werkzeugplätze
Obere Revolver 12
Untere Revolver 12
Es können alle Werkzeuge angetrieben werden
- Vorschub in X1 / X2 und Y: 1 kW
- Vorschub in Z1 / Z2: 2,1 kW

- Abmessungen Maschine LxB: 4,5m x 2,6m
- Abmessungen Lademagazin LxB: 7,0m x 1,5m
- Abmessungen Entlader LxB: 6,0m x 1,5m

---
