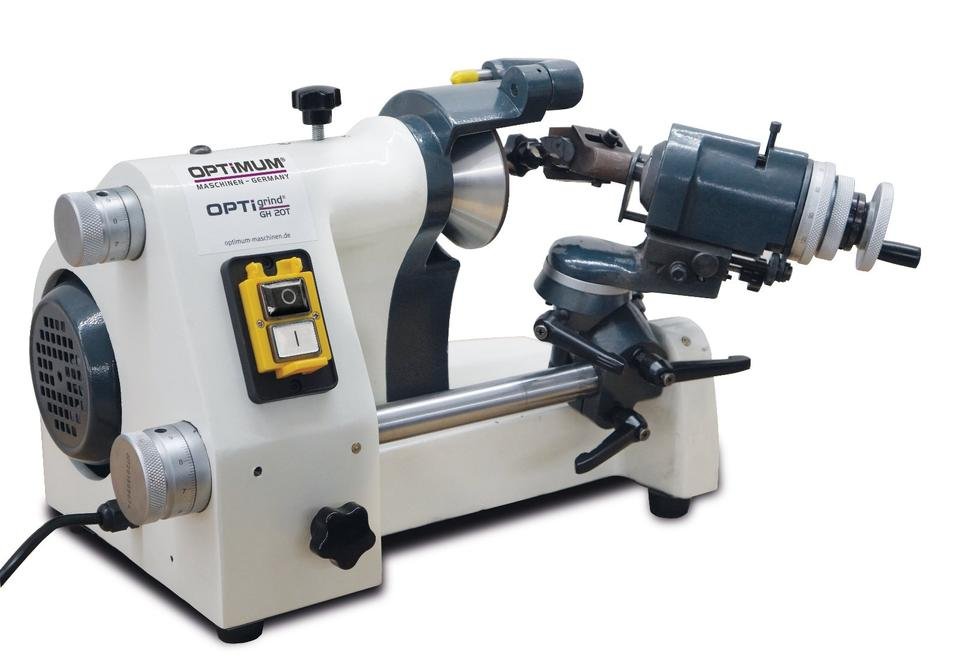

Stichel- und Werkzeugschleifmaschine OPTIgrind GH 20 T, NEU

Beschreibung

Stichel- und Werkzeugschleifmaschine
OPTIgrind GH 20 T

Vielseitig einsetzbar für verschiedene Werkzeuggeometrien


• Ware ist neu, Originalverpackt
• Versand erfolgt mit Spedition Frei Haus innerhalb Deutschlands
• Bei Lieferungen in andere Länder, bitte Frachtkosten anfragen
• Service und Garantie über uns garantiert als Maschinenhändler mit 40 Jahren Erfahrung
• Ersatzteile lagernd und eigener Reparaturservice Deutschlandweit
• Rechnung mit ausgewiesener Mehrwertsteuer
• Für Firmen und Behörden etc. Rechnungskauf möglich, bitte kontaktieren
• Zahlung per PayPal oder Vorkasse
• Ware kann auch am Lager bei uns abgeholt werden in 96175 Pettstadt oder 96264 Altenkunstadt, bitte kontaktieren


Lieferumfang

Spannzangen 385E (5C) DIN 6341 Ø 37,5 mm; L=89 mm; 20°
Größen Ø 4/6/8/10/12 mm

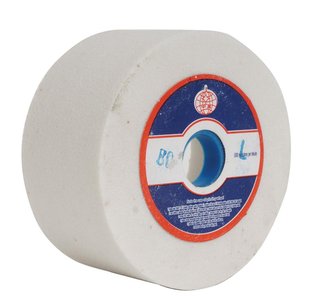

Korund-Topfschleifscheibe Ø 100 x 50 x Ø 20 mm
Diamant-Topfschleifscheibe Ø 100 x 50 x Ø 20 mm (im Auslieferungszustand bereits montiert)

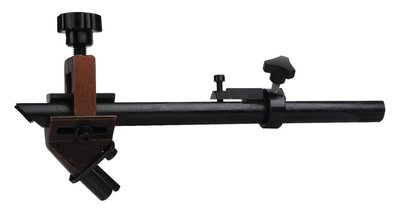

Vorrichtung zum Nachschleifen von Drehstählen
Vorrichtung zum Nachschleifen von Schaftfräsern
Vorrichtung zum Nachschleifen von Spiralbohrern

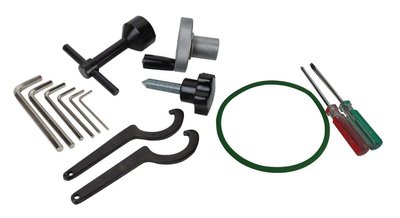

Bedienwerkzeug


Universell einsetzbar durch vielseitige Schwenk- und Einstellmöglichkeiten
Viele Schwenk- und Einstellmöglichkeiten zum Herstellen von Gravierstichel
(zylindrisch, zentrisch, kegelig)
Zum Schleifen von Stempeln, Spiralbohrern, Elektroden, Drehmeißeln, Zentrierspitzen usw.
Hohe Präzision durch robusten Maschinenkörper und vibrationsfrei angetriebene Präzisionsschleifspindel
Einfache Handhabung und Bedienung
Indexkopf mit 24 Rastpositionen
Einstellbare Abziehvorrichtung

Hinweis: CEKON-Stecker ist nicht Teil des Lieferumfangs!


Technische Daten

Allgemeine Informationen
Drehzahl Schleifscheibe
5000min¯¹
Schleifgeschwindigkeit max.
35m/s
Drehzahl Motor
2750min¯¹
Verfahrweg Werkzeughalter
140mm
Feineinstellung Werkzeughalter
18mm
Feineinstellung Längsachse
6mm
Einstellbare Winkel vertikal /rückseitig
0 – 40°
Einstellbare Winkel horizontal / Kegelschleifen
0 – 180°
Einstellbare Winkel negativ
0 – 52°
Rasteinstellung Drehwinkel
22 x 15 / 180°
Spannbereich
1 – 12mm
Spannzangentyp
385E (5C) , DIN 6341
Erläuterung Rasteinstellung Drehwinkel
Zwei Raststellungen für Bohrer nachschleifen belegt
Abmessungen und Gewichte
Länge (Produkt) ca.
350mm
Breite/Tiefe (Produkt) ca.
450mm
Höhe (Produkt) ca.
340mm
Gewicht (Netto) ca.
45kg
Elektrische Daten
Abgabeleistung (Motorleistung)
0,37kW
Anschlussspannung
400V
Netzfrequenz
50Hz
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland

---
