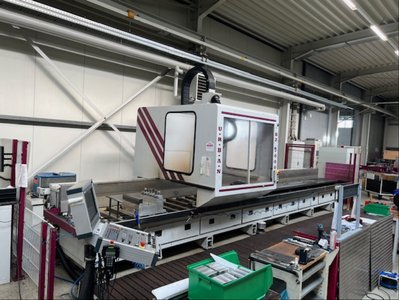

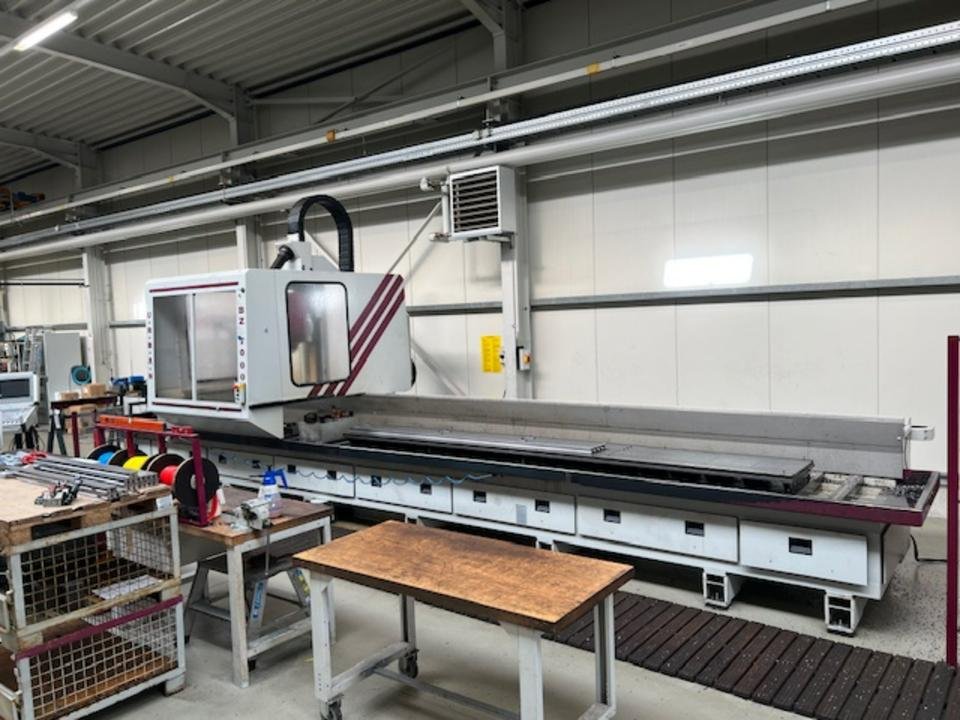

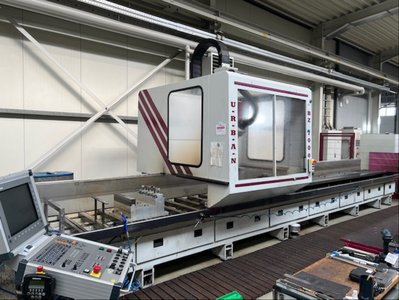

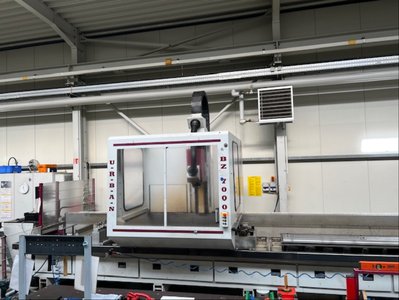

URBAN CNC Bearbeitungszentrum BZ 7000 Fräsen, Bohren, Senken,
VB
Verhandlungsbasis
| Zustand | gebraucht |
|---|---|
| Hersteller | Heidenhain |
| Baujahr | 2008 |
| Standort | 76661 Baden-Württemberg - Philippsburg |
Beschreibung
Beschreibung
Die BZ 7000 ist ausschließlich zum Fräsen, Bohren, Senken, Reiben und Gewindeschneiden von Metallen, Aluminium, Kunststoff und Holz (Spanplatten und Massivholz) bestimmt.
URBAN CNC Bearbeitungszentrum BZ 7000
Baujahr 04/2008
Steuerung: HEIDENHAIN Bahnsteuerung iTNC 530
4-Achsen
Verfahrwege X / Y / Z - Achse 7200 / 450 / 590 mm
Arbeitsbereich X / Y / Z - Achse 7000 / 400 / 350 mm
Gewicht 14t
Ausstattung
robuster Grundaufbau als Schweißrahmenkonstruktion,
Kugelschienenführungen an sämtlichen Achsen,
Frässpindeleinheit: 100 - 12000 U/min, Werkzeugaufnahme SK 40,
Antriebe:
X-Achse (50 m/min) durch Zahnstangenantrieb,
Y-/Z-Achse (25 m/min) durch Kugelumlaufspindel,
B- Achse 9000°/min
Bedienpult schwenkbar,
automatische Zentralschmierung,
Mitfahrender Werkzeugwechsler für 12 Werkzeughalter SK 40,
Kühlemulsionsanlage,
Maschinenleuchte,
Sicherheitszaun,
elektronisches Handrad in das Steuerpult integriert,
Späneschubladen,
Laserscanner
Minimalmengenschmierung
Technische Daten
Druckluftanschluß: R 3/8" / 6 bar
Geräteanschluß: R 1/4"
Betriebsdruck: ca. 6 bar
Luftverbrauch pro Ablauf: ca.600 l/min bei 6 bar
Elektroanschluß: 3 x 400 V +/- 5 % / 50 - 60 Hz
Steuerspannung: 24 V DC
Eilgang: X-Y-Z 50 –25 -25 m/min
Vorschub stufenlos: 0 - 5000 mm/min
Werkzeugwechsel: Tellerwechsler mit 12 Werkzeugplätzen SK 40
Werkzeugaufnahme: SK 40
Werkzeugspannung: hydraulisch
Kühlmitteleinrichtung: Emulsion, 300 l,
Spindeldrehzahl: 100 - 12000 min -1
Drehzahlkorrektur 80 – 120 %
Bohrleistung in St 60 / Alu: bis 28mm Ø
Gewindeschneidleistung in St60 / Alu: bis M24
Wegemeßsystem Drehgeber/ Längenmeßsystem
Positioniergenauigkeit 0,025 mm
Wiederholgenauigkeit 0,015 mm
Steuerung: HEIDENHAIN iTNC 530 M, 4 gesteuerte Achsen
Datenschnittstelle: V 24/RS - 232 - C
Verfahrwege X / Y / Z - Achse 7200 / 450 / 590 mm
Arbeitsbereich X / Y / Z - Achse 7000 / 400 / 350 mm
Platzbedarf mit Sicherheitszaun: ca. 60 m² (12,5 x 4,8 m)
Maschinengewicht mit Zubehör: ca. 14 to
Schallemission: gemittelter Schalldruckpegel 79 dB (A)
Die Maschine kann sehr gerne vor Ort besichtigt werden. Sie befindet sich noch unter Strom und funktioniert tadellos.
Gerne hören wir von Ihnen.
---
