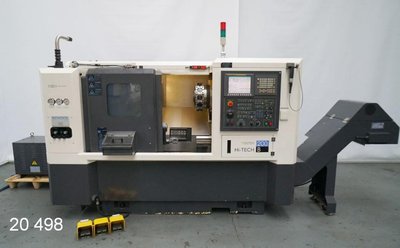

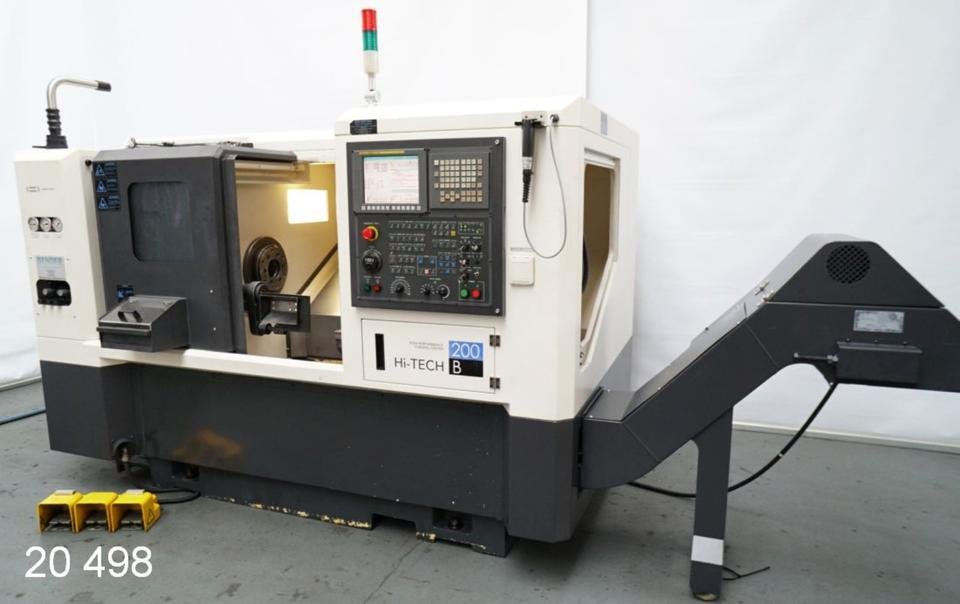

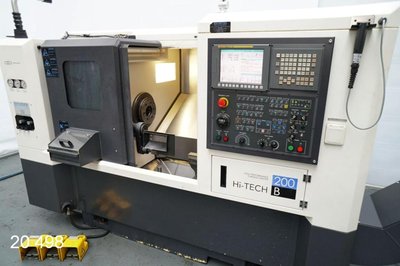

#20498 CNC Drehmaschine HWACHEON Hi-Tech 200 B, C-Achse

Beschreibung

- Fabrik-Nr.: M015356K2F
- Maschine EIN: 14.494 h

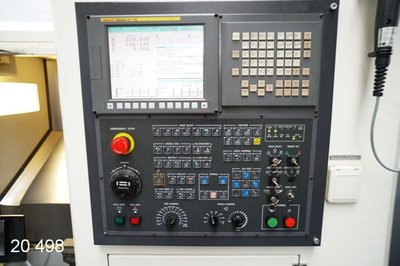

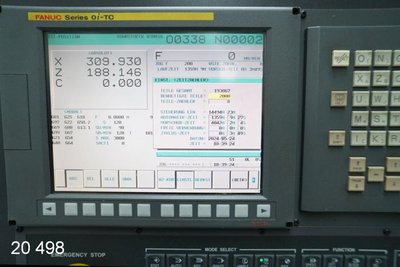

- Steuerung: FANUC Oi-TC
- Maschine mit C-Achse und
Revolver für angetriebene Werkzeuge
(keine angetriebenen Werkzeuge im
Zubehör vorhanden
- WZ-Meßarm
- Teile-Auffangschale
- Spannzangeneinrichtung
- 3-Backen-Futter Ø 250 mm
- Hohlspannzylinder
- automatische Schiebetür
- Späneförderer

Drehdurchmesser 210 / 350 mm
Drehlänge 400 mm
Steuerung Fanuc 0i-TC
Umlaufdurchmesser 500 mm
Verfahrweg - x 195 mm
Verfahrweg - z 430 mm
Spindeldrehzahl: 3500 1/min
Spindelbohrung 75 mm
Stangendurchlass 51 mm
C-Achse 0,001 °
Revolverkopf 12 Pos.
Aufnahmekegel in der Reitstockpinole MK 4
Reitstockhub 100 mm
Pinolendurchmesser 80 mm
Eilgang X-Achse 30 m/min
Eilgang Z-Achse 30 m/min
Antriebsleistung - Spindelmotor 11 / 15 kW
Betriebsspannung 400 V
Gesamtleistungsbedarf 30 kVA
Maschinengewicht ca. 4,2 t
Raumbedarf ca. 2,70 x 1,90 x 2,10 m
Späneförderer 2,80 x 0,60 x 1,30 m
Transformator 0,60 x 0,45 x 0,55 m

---
